Макетирование

В работе над художественно-конструкторским проектом любого вида промышленного изделия необходимо объемное проектирование. Поэтому художественное и промышленное моделирование следует рассматривать как неотъемлемую часть всего проектирования.

В дизайнерской практике изготовление моделей (макетов) практикуется на всех основных этапах разработки изделия. В зависимости от функционального назначения и сложности объемно-пространственного строения изделия определяется материал и технология изготовления модели.

Иногда при создании проекта речь может идти только о внешней форме. Так, у посуды и разных емкостей внутреннего устройства, как известно, нет. Задается лишь полезный объем. То же и у мебели, хотя здесь есть установленные габариты. В этих случаях с самого начала идут поиски внешней формы. В разных отраслях промышленности процесс проектирования новой продукции и отдельные его этапы имеют свои особенности. Соответственно разное место в этом процессе занимает и моделирование. В некоторых случаях оно может быть заключительным этапом проектирования, в других — промежуточным, в третьих — многократно повторяемой стадией. Модели поискового характера могут исполняться и в самом начале проектирования при выборе варианта внешней формы нового изделия.

На каком этапе должна быть создана модель, в каком виде, в каком материале и в каком количестве — это решается в зависимости от задач, поставленных перед автором или авторским коллективом.

Осуществление модели на определенных стадиях проектирования всегда яснее выявляет эстетические и технические качества изделия. Моделирование помогает заблаговременно, до выпуска рабочих чертежей и опытных образцов, заметить ошибки и неувязки, которые без модели обнаруживаются часто слишком поздно, иногда уже после принятия изделия в производство.

Объем имеет целый ряд преимуществ перед графическим исполнением замысла, так как дает возможность наглядно увидеть результат возможного. Как правило, элемент, исполненный по чертежу, всегда требует в натуре некоторого исправления. Макетная техника наряду с изобразительной помогает развитию у автора умения видеть за чертежом или рисунком истинные формы проектируемого изделия.

В модели легко достигнуть натуральности формы, выявить ошибки, определить нужную соразмерность элементов, их пропорции и толщины. Объемное проектирование развивает пространственное воображение. Исполнение композиции в объеме требует большого времени, чем в графике. Выполнить модель по заданной теме без чертежа довольно трудно.

Модель изделия, выполненная из любого материала, обладает большей наглядностью, чем чертеж. По модели значительно легче судить об общем виде изделия, о соразмерности и пластике отдельных частей и всего изделия в целом. На модели небольшого изделия можно проверить не только эстетические достоинства его внешнего вида, но и удобство пользования. Например, если это модель предмета, предназначенного для руки человека, то можно проверить, насколько она приспособлена к руке (электробритва, дверная ручка, электрофонарик). Такие модели малогабаритных изделий, естественно, нужно исполнять всегда в натуральную величину.

Модели больших по размеру и сложных по конструкции изделий на разных стадиях проектирования исполняют в различных масштабах, от мелких, до первых прикидок общей композиции,— до размера натуры. Так, модель токарного или фрезерного станка следует исполнять в масштабе 1:5 или 1:10.

В ряде случаев, когда в уменьшенном виде выявляются все необходимые качества изделия, технические и эстетические, а важные детали, например пульт управления, требуют более тщательной проработки, следует выделить их и выполнить отдельно в виде фрагмента натуральной величины.

Говоря о размерах моделей, необходимо подчеркнуть, что не следует отдавать предпочтение масштабу 1:2. Это самый обманчивый для восприятия человеческого глаза масштаб, не дающий истинного представления о подлинном размере предмета.

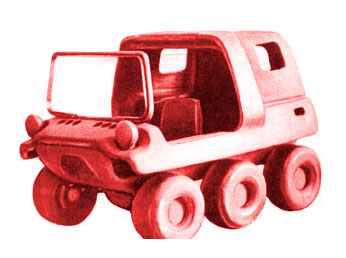

Чем сложнее внешняя форма предмета, тем необходимее поиски в объеме. Модели можно исполнять из самых разнообразных материалов. Наиболее удобными являются глина, пластилин, гипс, пенопласт, различные пластмассы, дерево, картон, бумага, то есть пластически подвижные, легко режущиеся материалы.

В настоящее время для выполнения моделей, особенно поисковых широко применяется как материал бумага и картон. Из листа сначала делают выкройки (как при шитье одежды), а потом их склеивают между собой. Макетируют на эскизной стадии проекта обычно из пластилина, легко поддающегося усилиям руки и в то же самое время дешевого, доступного материала. Для эскизирования пользуются и пенопластом. Отдельные части макета сначала вырезают, а потом скрепляют между собой при помощи булавок или клея.

Такие материалы, как глина, пластилин, пенопласт и дерево пригодны для более тщательной проработки формы деталей. Они податливы и пластичны, но на изготовление модели из этого материалов затрачивается больше времени, поэтому из них чаще всего выполняют окончательную модель. Пластилин, однако, со временем теряет форму, а бумага при малейшей сырости коробится — макеты из этих материалов недолговечны.

Выполняя поисковую модель из бумаги, картона, пенопласта и пластилина и т. д., обязательно нужно учитывать внутреннюю конструкцию изделия (механизированной игрушки, электроприбора и т. д).

При помощи поисковой модели художник-конструктор ищет общий вид, пропорции, пластику, соотношение объемов, удобство обращения с изделием и, наконец, образ. Когда же все эти вопросы решены, можно переходить к увязке внешней и внутренней конструкции.

Например, пылесос состоит из корпуса, электродвигателя, крыльчатки, пылесборника и т. п. Все это нужно разместить так, чтобы прибор был не громоздким и маневренным.
