Основы дизайнерского проектирования / Композиция

Пропорциональность

Пропорции - это одно из классических средств композиции, с помощью которого достигается организованность формы. Масштаб и пропорции неразрывно связаны между собой. Пропорция — это равенство двух отношений. Размерные отношения элементов формы — это та основа, на которой строится вся композиция. Как бы ни были хороши детали изделия сами по себе, но если всю его объемно-пространственную структуру не объединяет четкая пропорциональная система, трудно рассчитывать на целостность формы.

Пропорции интересовали художников во все времена. Об этом свидетельствуют различные пропорциональные системы, обнаруженные позднейшими исследователями в архитектурных сооружениях прошлых эпох - в египетских пирамидах, в греческих храмах, во дворцах и театрах Рима. Это понятно. Пропорции играют исключительную роль в предметном пластическом искусстве. О пропорциях как средстве гармонизации формы написано, пожалуй, больше, чем обо всех других, вместе взятых. Исследованию пропорций посвящали свои труды ученые, зодчие и художники античности и эпохи Ренессанса (Витрувий, Палладио, Виньола, Серлио и многие другие). Знали силу этого средства и в совершенстве владели им многие мастера-ремесленники— эти инженеры и дизайнеры своего времени, создававшие прекрасные станки, машины, часы, светильники, мебель. Формы вещей XIV—XV вв. и более позднего времени нередко поражают совершенством своих пропорций.

Без пропорций немыслимы процесс гармонизации композиции и решение идейно-образных задач. Вольно или невольно, интуитивно или с помощью математических расчетов и геометрических построений художник, создавая композицию, оперирует теми или иными отношениями элементов композиции между собой и с целым. Каждое здание жилого или общественного назначения, каждое промышленное изделие имеет свои пропорции. Пропорциональный — значит находящийся в определенном отношении к какой-либо величине. Пропорциональные величины — величины, зависящие друг от друга таким образом, что с увеличением одной из них в несколько раз соответственно во столько же раз увеличивается другая величина. В противном случае пропорции нарушаются. Размерные отношения элементов формы — это та основа, на которой строится вся композиция. Как бы ни были сами по себе хороши детали изделия, но если всю его объемно-пространственную структуру не объединяет четкая пропорциональная система, трудно рассчитывать на целостность формы. Пропорционирование следует рассматривать как творческий процесс, поэтому каждое сооружение, каждое промышленное изделие представляет целую систему размерных отношений, определяющую функциональное назначение предмета. Нельзя пропорционировать, скажем, станок, прежде чем определится его кинематическая схема. Пропорция учитывает конкретные условия, место и назначение предмета. В предметном мире, как и в мире природы, все должно быть взаимосвязано пропорциями.

Пропорции имеют большое художественное значение. Они определяют соразмерность и гармоничность элементов формы, всех ее частей друг с другом и с целым.

Выразительными или гармоничными пропорциями могут обладать как статуя, архитектурное сооружение, книжная обложка, так и объект дизайна. Пропорции — одно из составляющих выразительности объекта, они как-то обозначают его характер. Поэтому пропорционирование, т. е. приведение всех частей и деталей целого в определенный пропорциональный строй, является средством гармонизации.

В практике встречаются в основном два вида пропорциональных отношений - арифметические (целочисленные пропорции) и геометрические (иррациональные пропорции). Простые арифметические пропорции можно выразить в целых числах. Среди геометрических фигур с простыми целочисленными отношениями сторон - квадрат (1:1), прямоугольник в два квадрата (1:2). Особый интерес представляет прямоугольный треугольник с отношениями сторон 3:4:5. В Древнем Египте этот треугольник считался священным. С одной стороны, он использовался египтянами как основа пропорционального строя при возведении пирамид и храмов, с другой - оказывал практическую помощь в самом процессе строительства. Посредством этого треугольника можно было легко определить и наметить прямой угол, что было достаточно важно для древнего строителя. Для этого надо было отметить узелками на шнуре двенадцать одинаковых членений и. натянув его в трех точках с интервалами 3, 4, 5, получить прямой угол.

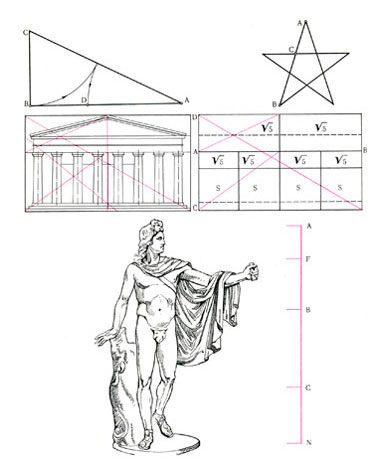

Единство пропорционального строя определяется наличием подобий. Без подобия нет пропорций в классическом понимании этого термина. В связи с этим при пропорционировании создаваемых композиций и исследовании уже существующих произведений широко применяется метод геометрического подобия фигур. Геометрическому подобию фигур, например прямоугольника, всегда сопутствует простейшая пропорция а:б = а:в. При этом, если прямоугольники подобны, их диагонали будут параллельными или же перпендикулярными друг другу. В первом случае оба прямоугольника будут одновременно расположены по вертикали или по горизонтали, во втором случае один прямоугольник располагается по вертикали, другой имеет горизонтальную направленность. Таким образом, находя на каком-либо фронтальном изображении объекта системы параллельных и перпендикулярных линий, являющихся диагоналями прямоугольников, в которые вписываются те или иные элементы композиции, мы можем утверждать, что в данном случае имеет место гармонизация формы на основе геометрического подобия.

Особенно велика роль пропорций в архитектуре. Постижением наилучших отношений величин, математическим анализом уже существующих памятников, поисками "ключа" к их совершенству занимались такие исследователи, как римский архитектор Витрувий, художники Возрождения Леонардо да Винчи, Альберти, Дюрер и более поздние — Жолтовский, Химбидж, Корбюзье и многие другие. Было установлено, что существует много различных математических соотношений, рациональных и иррациональных, которые были положены в основу пропорций самых замечательных памятников.

К наиболее бесспорным относится "золотое сечение". Если выстроить ряд золотого сечения, то соотношение одного отрезка к другому будет иметь постоянную величину. Если взять отрезок за единицу и разделить его в золотом сечении, то больший отрезок будет равен 0,618, а меньший 0,382, и эту операцию (деля меньший отрезок в том же отношении) можно повторять, получая при этом ряд золотого сечения. Практически чаще всего применяется приближенное "золотое сечение", исследованное в XII веке известным итальянским математиком Леонардо из Пизы, прозванным Фибоначчи, которое и названо в честь автора. Это такие соотношения, где каждое последующее число является суммой двух предыдущих: 3:5; 5:8; 8:13; 13:21 и т. д. В этом ряду, начиная с пяти 5:8, 8:13, 13:21 и далее, все отношения будут очень близки к пропорциям золотого сечения, причем чем дальше, тем они будут точнее.

На практике совмещение двух видов пропорциональных отношений (арифметических и геометрических) встречается довольно часто. Даже в знаменитом Парфеноне мы можем наблюдать такие взаимосвязи. Известно, что его фасад без фронтона вписывается в прямоугольник со сторонами 1:2, а по вертикали все основные элементы композиции связаны с пропорциями золотого сечения.

Сделать предмет или выстроить красивый дом по уже известному рецепту было всегда заманчиво. Поэтому увлечение найденными пропорциями, возведение их в некоторый вневременной абсолют было довольно распространенным заблуждением и в других видах искусства, монументальной живописи например.

В предметном мире пропорции приобретают важную роль, когда человек может их реально воспринять, когда, наблюдая предмет, он действительно соотносит какие-то величины. Мы ощущаем пропорции шкафа или холодильника, соизмеряя их высоту и ширину, величину эмблемы и дверцы. Мы ощущаем величину всего предмета по отношению к среде, в которой он находится, например высоту светильника к высоте стены.

В дизайне пропорции складываются обычно в результате корректировки уже определившейся основы. Эта основа обусловлена назначением предмета, технологией его изготовления и проч. Приведем конкретный пример. Мы находим неудовлетворительными пропорции кухонного шкафчика, продиктованные целым рядом практических соображений. Чтобы зрительно изменить эти пропорции, мы расчленяем плоскость на две неравные части и подчеркиваем это разделение контрастным цветосочетанием. Выдвигающийся ящик в верхней части шкафчика служит основой для расчленения плоскости. В другом случае это может быть горизонтальная ручка для открывания дверцы.

Пропорции лишь тогда приобретают действенную силу, когда проектировщик подходит к ним от самой сущности вещи, а не навязывает форме произвольно выбранную пропорциональную схему. Вспомним диалог Сократа и оружейника Пистия. Философ спрашивает оружейника: "Как получается, что ты продаешь больше панцирей, чем другие мастера, хотя делаешь их не более прочными и не более роскошными?" — "Потому, что я делаю их пропорциональными".— "Но ведь бывают непропорциональные фигуры. Как же ты можешь делать "пропорциональные" панцири для "непропорциональных" фигур?" — "А я их подгоняю. Панцирь по мерке и есть панцирь пропорциональный".
